              產品相關信息 返回上級
              • 產品名稱: 智能路燈控制器 遠程控制 經緯度 天文鐘

              • 產品概況:
                智能路燈控制器 遠程控制 經緯度 天文鐘產品介紹:采用計算機芯片管理,控制策略為:時間控制和光控。1)依據經緯度算法計算得出當地日出日落時間,根據一年四季變化規律自動調整。2)
              產品簡介

              智能路燈控制器 遠程控制 經緯度 天文鐘

              智能路燈控制器

              產品介紹:

              采用計算機芯片管理,控制策略為:時間控制和光控。

              1)依據經緯度算法計算得出當地日出日落時間,根據一年四季變化規律自動調整。

              2)具備開關時間調整定時功能,每路帶4段定時設置,用戶可根據當地環境條件和氣候條件靈活調整時間控制。

              3)具備光輔助控制,如遇陰雨天適當調整開關時間,保證道路正常照明。

              4)具備星期工作控制模式,遇重要節日和特定巡視而特定設置開關燈時間。

              5)帶RS485通訊接口,應用Modbus通訊協議,可實現遠程控制開關。

              6)配置液晶顯示,清晰明了;各輸出回路的運行指示和手動自動轉換功能。

              7)保證各輸出回路相互隔離,獨立使用。

              8)采用開關電源供電,寬電壓范圍達到AC85~265V,具有防雷、抗干擾能力強。

              9)采用超級電容,無需更換電池,使用壽命長。

              10)12路 16A大功率繼電器輸出,可直接帶負載或控制交流接觸器

              1.2技術指標

              產品型號:JCT.ZM12/16

              供電電源:AC 220V

              使用環境:溫度 -40~85℃ 濕度< 90%

              接點輸出:12路 16A繼電器輸出

              光感輸入:光敏電阻

              通訊方式:Modbus標準接口RS485

              安裝方式:導軌式安裝

              外形尺寸:265*88*66mm(長*寬*高)

              注:單位mm


              12路燈控制器 經緯度照明控制器天文鐘.png

              出廠前默認設置:

              1、路燈控制器已設置客戶所在地的經緯度;

              2、路燈控制器已經設置自動按天黑天亮時間來開關動作,如果不需要該功能,請將每路對應的01段時間設置為:00:00 開,00:00 關。

              3、默認光控功能開啟。

              4、星期控制功能,設置周一至周日全啟。

              5、路燈能控制器已按順序設置唯一的ID號。

              控制修改任何設置,請按照說明書進行操作,有不明之處與廠家聯系。

              12路燈控制器 經緯度 照明控制器 天文鐘.png

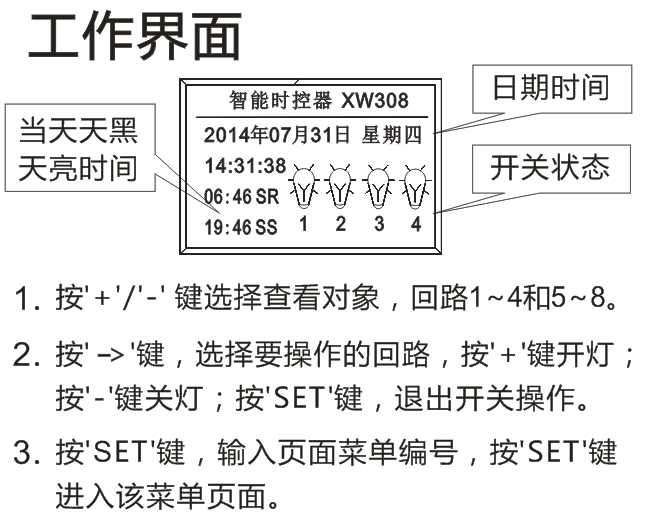

              智能路燈控制器主畫面上顯示當前日期和時間,分別顯示1-12路開關狀態,用圖形表示出來,直觀明了。顯示當地當天的天亮天黑時間,給用戶在時控設置里設定經緯度時間控制時做參考值。(按照主頁面顯示當前的天黑天亮時間來填寫“時控設置”中01段時間設置,01段時控設置默認是經緯時控功能,自動計算出每天日出日落時間)


              操作步驟:

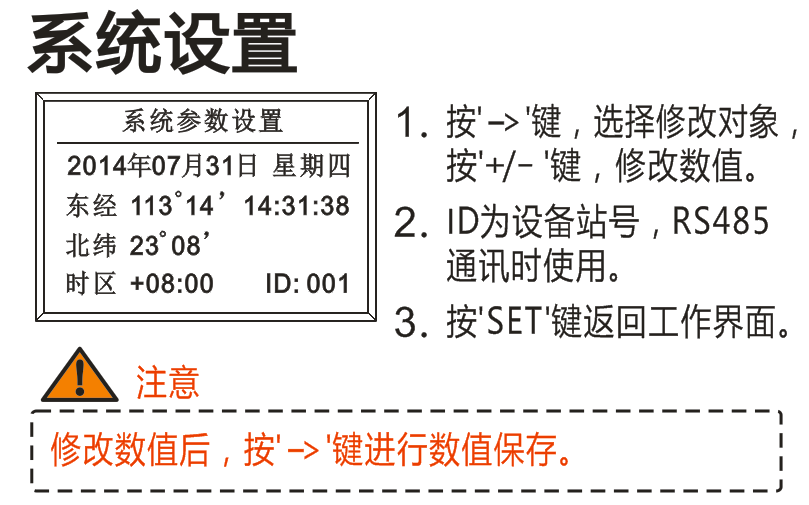

              1、路燈控制器在投入使用前,必須先設定日期和時間、當地的經度和緯度,這樣控制器才準確地計算當地的天亮天黑時間,控制器主頁準確顯示當前天黑天亮時間。

              2、ID站號:使用RS485通訊接口時,設定該控制器唯一的通信地址。

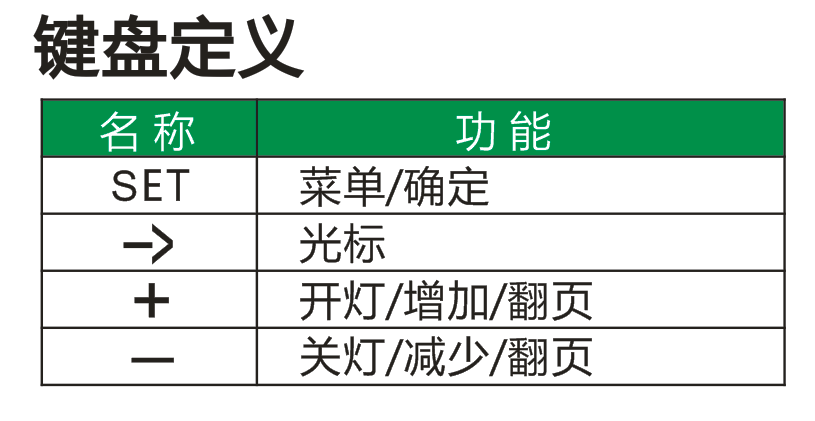

              操作步驟:移動光標到目標,按‘+’‘-’鍵修改數值,移動光標后才能保存結果。

              操作步驟:移動光標到目標,按‘+’‘-’鍵修改數值,移動光標后才能保存結果。

              注:修改完必須移動光標進行數值保存,如果直接按‘SET’返回主畫面,則剛才修改的值會失效。


              時控設置分為經緯控制(經緯時控)和固定控制(普通定時)兩種控制,經緯時控依據經緯度算法計算得出當地每天日出日落時間,根據一年四季變化規律自動調整。

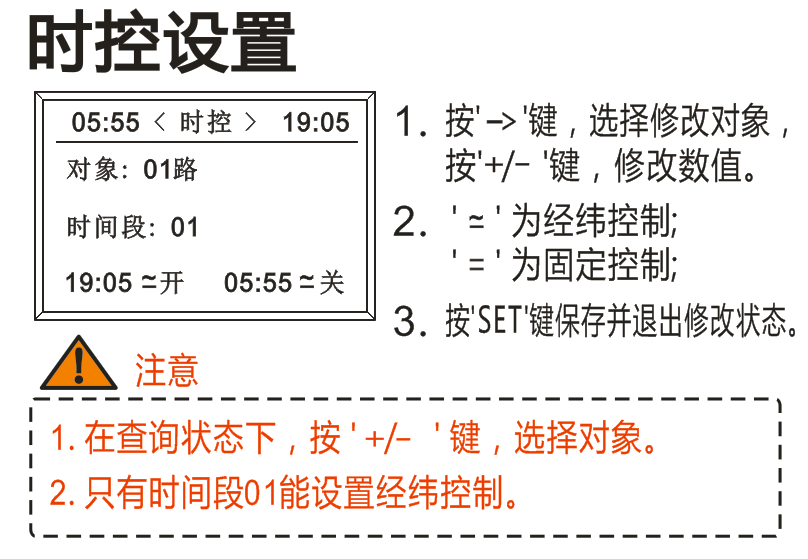

              時控設置頁面介紹:

              1、頁面左上角顯示:05:55是當地當天天亮時間;頁面右上角顯示:19:05是當地當天天亮時間;

              2、對象:具體看控制器帶多少回路輸出,如:4路控制器 可選擇對象01至04,分別設置1至4路的時控設置。

              3、時間段:基于每一個對象可以設置4個時間段,就是說每個回路一共可設置4組開關時間。

              01段默認是經緯時控設置:如要按照經緯度計算出來的天黑天亮時間準確開關燈,使用前必須在“系統設置”頁面先設定好當地使用的經度和緯度,然后根據主頁顯示的天黑和天亮時間來填寫該對象01時間段。

              案列背景條件:

              地點:浙江省溫州市(北緯23.08 東經113.14)

              日期:2015年10月08日

              當天天黑開燈時間:18:05分;天亮關燈時間:06:17分


              時控類型設置:   開:選擇‘ ’    關:選擇‘ ’

              時控時間設置:   開:18:10分       關:7:00分

              實際開關時間情況:

              一、‘開’是設定經緯控制,當天的天黑時間為18:05分。而時控時間設定18:10分開燈,與當天天黑時間相差5分鐘。因此開燈時間都是以天黑時間作參照相差5分鐘來調整開燈時間。然而每天天黑開燈的時間都會隨季節變化而發生改變,到2015年10月09日,當天的天黑時間:18:04分,當天的開燈時間就會變成:18:09分,以此類推作參照來調整開關燈時間。如果時控時間是按照天黑天亮時間設定,那么每天都準確無誤按照精準計算的天黑天亮時間來開關燈。

              二、‘關’是選擇普通定時,每天都是按設置的固定時間7:00分來控制,而不會發生改變。

              02、03、04段是自由定時開關設置,當不需要使用多組時間控制,即把該組時控設置為00:00固定開-00:00固定關,該組時段就不參與控制。


              實現全夜燈和半夜燈設置:

              全夜燈>>建議選擇經緯度開燈和經緯度關燈

              半夜燈>>建議選擇經緯度開燈和固定時間關燈

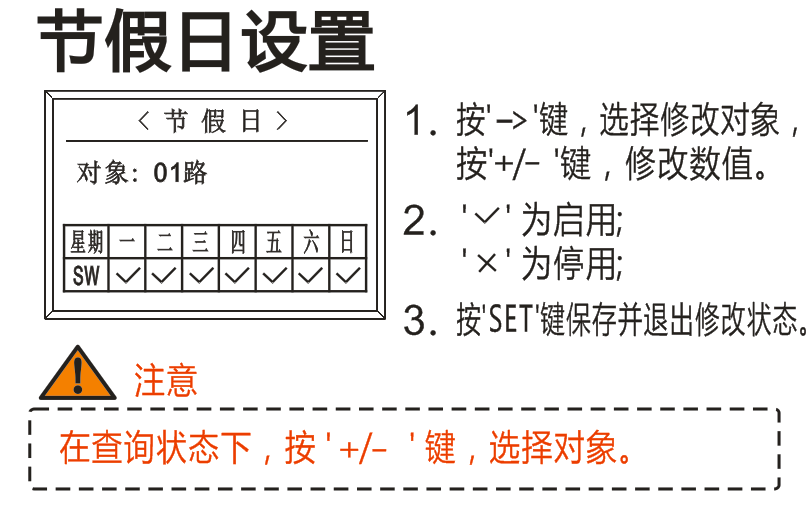

              在表格里設置周一至周日啟停功能,遇重要節日和特定巡視而特定設置開關燈時間。

              12路燈控制器 經緯度 照明控制器 天文 鐘.png

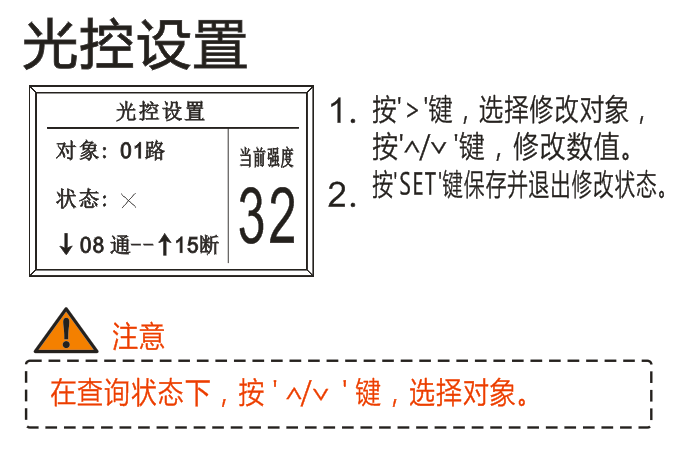

              日全食或者陰雨雨天時,是否要用到光控開關,用到時請打上‘√’,不用時請打‘×’。每一路單獨設置啟動或關閉光控功能。

              出廠默認08接通,15斷開,是結合天黑天亮的光照值設定,用戶可以參照當前的光照強度來設定,并總結使用經驗來設置光照值

              注意:安裝探頭時不要安裝在本次控制的燈光下面

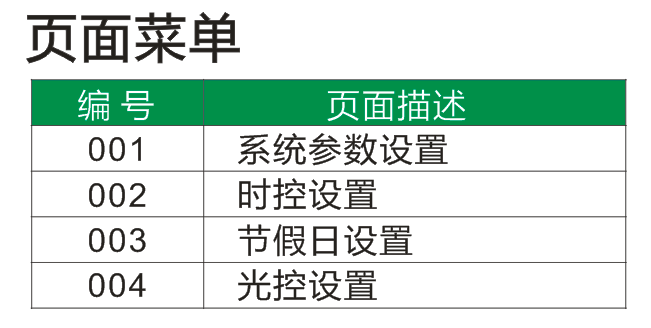

              注:系統設置/時控設置/星期設置/光控設置 操作簡介,在查詢狀態下,通過‘+’‘-’鍵,可以翻頁選擇查詢不同回路的參數;按‘SET’鍵進入修改狀態,移動光標到目標位置,通過‘+’‘-’鍵,修改目標值,按‘SET’進行數據的保存,如在查詢狀態下,則退出返回到工作頁面。


              路燈控制器應用接線圖:

              路燈控制器接線圖

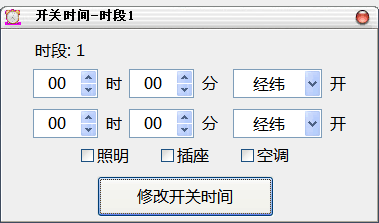

              智能照明控制系統頁面介紹

              實現方式:控制器帶RS485通訊接口,通過RS485轉USB接口與電腦系統軟件鏈接,實現有線遠程集中管理。

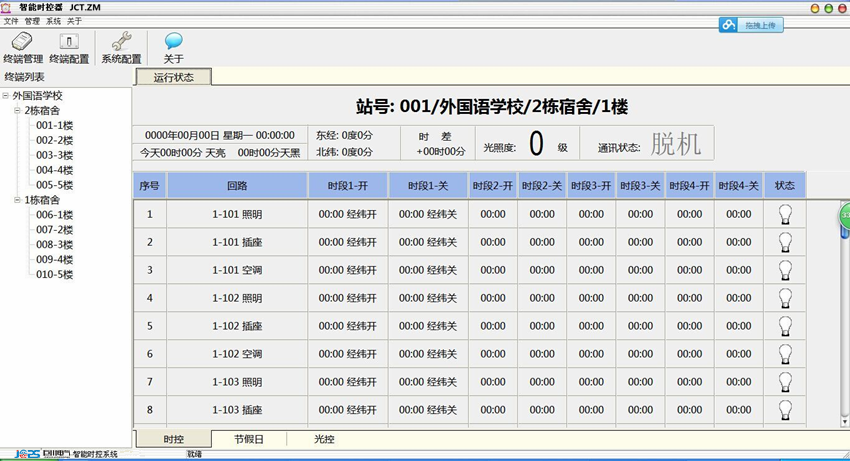

              一、運行狀態

              智能路燈控制系統

              二、終端管理

              智能路燈控制系統

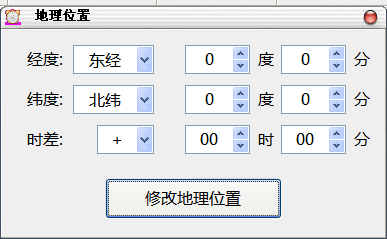

              三、終端配置

              智能路燈控制系統

              12路燈控制器經緯度 照明控制器天文鐘系統圖3.png

              12路燈控制器經緯度 照明控制器天文鐘系統圖4.png

              12路燈控制器經緯度 照明控制器天文鐘系統圖5.png
